火灾自动报警系统
您当前所在的位置:首页 - 消防工程 >火灾自动报警系统 >

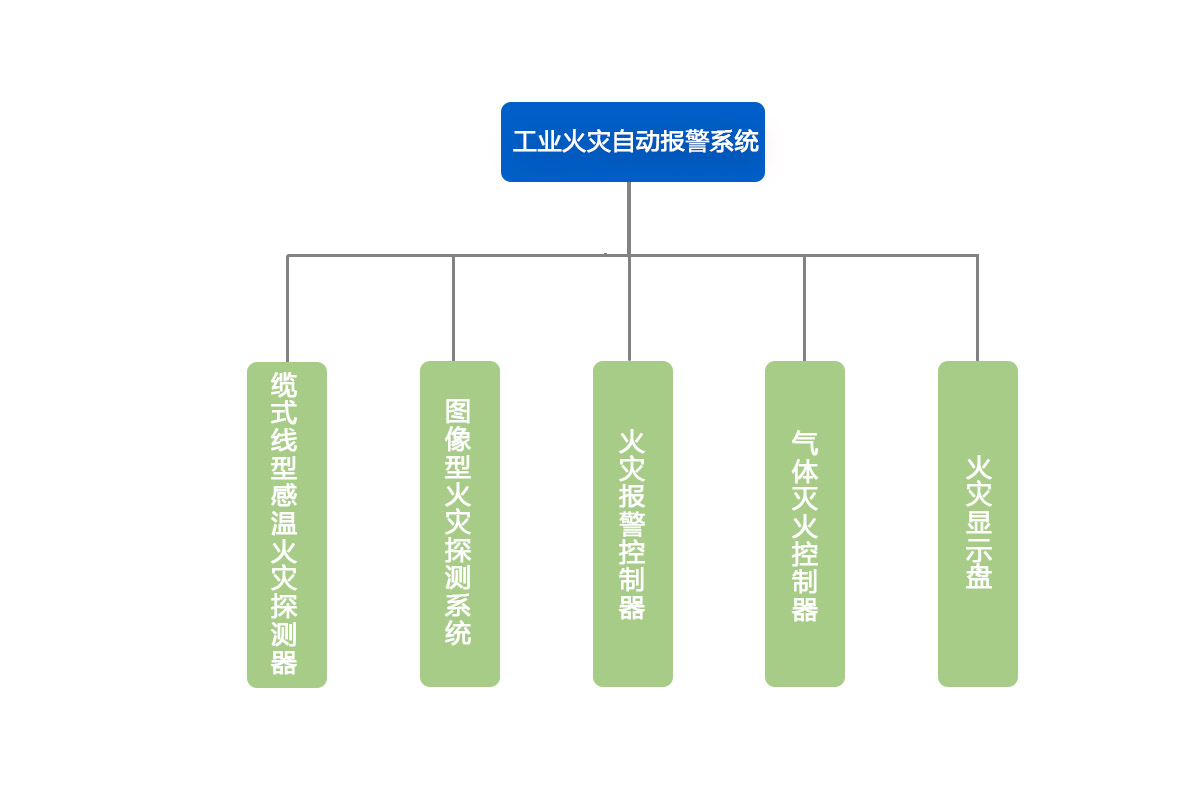

  火灾自动报警系统是由触发装置、火灾报警装置、联动输出装置以及具有其它辅助功能装置组成的,它具有能在火灾初期,将燃烧产生的烟雾、热量、火焰等物理量,通过火灾探测器变成电信号,传输到火灾报警控制器,并同时以声或光的形式通知整个楼层疏散,控制器记录火灾发生的部位、时间等,使人们能够及时发现火灾,并及时采取有1效措施,扑灭初期火灾,大限度的减少因火灾造成的生命和财产的损失,是人们同火灾做斗争的有力工具。

  1、管内敷设

  (1)按施工图放线。

  (2)火灾自动报警系统的传输线路均采用穿金属管、可挠(金属)电气导管、B1级以上的刚性塑料管或封闭式线槽保护方式布线。

  (3)消防控制、通信和警报线路采用暗敷设时,用金属管、可挠(金属)电气导管、B1级以上的刚性塑料管保护,并敷设在不燃烧体的结构层内,保护层厚度不小于30mm。当采用明敷设时,应采用金属管、可挠(金属)电气导管或金属封闭线槽保护,矿物绝缘类不燃性电缆可直接明敷。

  (4)从接线盒处引到探测器底座盒、控制设备盒、扬声器箱的线路均加金属软管保护。

  (5)管路长度每超过30m,无弯曲时,在便于接线处装设接线盒。管路长度每超过20m,有一个弯曲时,在便于接线处装设接线盒。管路长度每超过10m,有两个弯曲时,在便于接线处装设接线盒。管路长度每超过8m,有三个弯曲时,在便于接线处装设接线盒。

  (6)金属管子入盒,盒外侧套锁母,内侧装保护口;在吊顶内敷设时,盒的内外侧均套锁母。塑料管入盒应采取相应固定措施。

  (7) 在敷设各类管路时,采用单独的卡具固定。

  (8)管路的直线段每隔1.0m-1.5m设置固定点。在管路接头处、距接线盒0.2m处、管路走向改变或转角处也需设置固定点。

  (9)消防控制设备的外接导线,采用金属软管作套管,其长度不大于2m,且采用管卡固定,其固定点间距不大于0.5m,金属软管与消防控制设备的接线盒(箱)采用锁母固定,并根据配管规定接地。工作接地线采用铜芯绝缘导线或电缆。

  2、管内穿线

  (1) 在管内或槽内穿线前,应将其内的杂物清理干净,管路清理干净后,向管内吹入少量滑石粉,以便穿线,并将管子端部装上护口,以防管口将导线绝缘层划破。

  (2)火灾自动报警系统的传输线路和50V以下供电的控制线路,应采用电压等级不低于交流300V/500V的铜芯绝缘导线或铜芯电缆。采用交流220V/380V的供电和控制线路,应采用电压等级不低于交流450V/750V的铜芯绝缘导线或铜芯电缆。火灾自动报警系统传输线路的线芯截面选择,除应满足自动报警装置技术条件的要求外,还应满足机械强度的要求。

  (3)火灾探测器的传输线路,选用不同颜色的绝缘导线或电缆,正极"+"线为红色,负极"-"线为蓝色或黑色,相同用途导线的颜色始终保持一致,接线端子设有标号。

  (4)不同系统、不同电压等级、不同电流类别的线路,不得穿在同一管内。

  (5)导线在管内,不应有接头或扭接。导线的接头在接线盒内焊接或用端子连接。

  (6) 引入控制器的电缆或导线须配线整齐,避免交叉,并固定牢固,电缆芯线和所配导线的端部,均标明编号,并与图纸一致,字迹清晰不宜褪色,端子板的每个接线端,接线不超过2根,电缆芯和导线,须留有不小于20cm的余量,导线引入穿线后,在进线管处应封堵,导线应绑扎成束。

  (7)接线端子箱内的端子采用压接或带锡焊点的端子板,其接线端子有相应的标号。

  3、探测器、手动报警按钮安装

  (1)为防止丢失和损坏,探测器在即将调试时方可安装,在安装前妥善保管,要有防尘、防潮、防腐蚀等措施。

  (2)探测器在顶棚上宜水平安装,如必·须倾斜安装时,保证倾斜角小于或等于45度。

  (3)探测器底座的外接线,应留有不小于20cm的余量,入端处应有明显标志。探测器的确认灯,应面向便于人员观察的主要入口方向。

  (4)手动火灾报警按钮(电话插孔)设置在墙上时,距地(楼)面高度为1.3m-1.5m。

  (5)手动火灾报警按钮应安装牢固,并不得倾斜。

  (6)手动火灾报警按钮的外接导线,应留有不小于10cm的余量,且在其端部应有明显标志。

  4、端子箱安装

  (1)在各层弱电井内或楼梯间安装消防接线端子箱,端子箱明装在弱电井内或楼梯间墙壁上,距地1.5m,根据进出电缆/电线的方向及桥架的规格,在端子箱的顶部或底部开孔。端子箱的所有开孔处须用橡胶皮保护孔的边缘,以防止损坏电线电缆。端子箱采用膨胀螺栓在墙上固定。

  (2)端子箱内,用对线器进行对线编号,然后将导线留有一·定的余量,把控制中心来的干线和火灾报警器及其它的控制线路分别绑扎成束,分别设在端子板两侧,左边为消防值班室引来的干线,右侧为火灾报警探测器和其它设备引来的控制线路。压线前应对导线的绝缘进行摇测,合格后再按设计和厂家要求压线。

  5、模块的安装

  火灾自动报警系统中使用的模块有:输入模块和输入输出模块;

  输入模块的功能是将被监视设备的开关量信号采集进报警回路,主要被监视的设备包括:水流指示器、信号碟阀、压力开关、70℃或280℃防火阀、水位控制阀等。

  输入输出模块是根据火灾报警信号及程序而控制相应的被控设备实现相应的动作,并将其动作信号反馈给火灾报警主机,工程主要被控设备有:70℃或280℃电控防火阀、电动排烟口、防排烟风机、消防应急广播切换、非消防电源配电柜(强切)、应急照明或疏散指示配电柜(强启)、泡沫泵及消火栓泵控制柜等等。

  风机房、水泵房以及强电井等模块比较集中的场合设置了模块箱,模块放置在模块箱内,其它模块就近安装在被控设备附近,具体安装位置,有吊顶区域,在吊顶内墙上或顶板上安装,无吊顶区域,在墙上壁装,距地2.8米。未集中设置的模块附近应有尺寸不小于100mmX100mm的标识。

  6、系统接地装置安装

  工作接地线应采用铜芯绝缘导线或电缆,不得利用镀锌扁铁或金属软管。工作接地线与保护线必·须分开,保护接地导体不得利用金属软管。所有保护接地导体的接触面在连接前先清洁;接地装置施工完毕后,及时作隐蔽工程验收,包括测量接地电阻并作记录以及查验应提交的技术文件等。
